一种颠覆传统模式的产品几何尺寸测量解决方案

手工录入

一种颠覆传统模式的产品几何尺寸测量解决方案 --太友QCData品质数据管理专家

vs

智能录入

一种颠覆传统模式的产品几何尺寸测量解决方案 --太友QCData品质数据管理专家
一种颠覆传统模式的产品几何尺寸测量解决方案 --太友QCData品质数据管理专家

应用背景介绍:

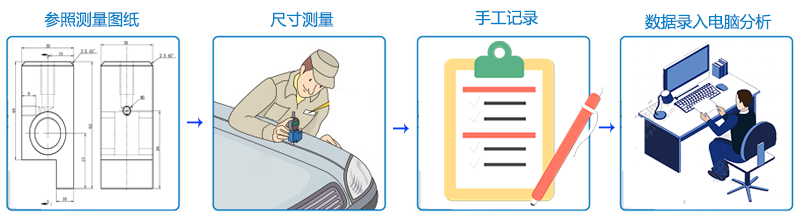

尺寸类的检测对于很多公司来说都是属于高频次的场景,目前企业要么借助高端2D、3D设备实现自动化绘图、测量,对于大多数的中小型企业,设备的投入预算有效,更多的停留在工作台面上一边放置纸质的图纸,一边放置检测记录表,然后检测人员手持卡尺等测量工具,一边检查一边记录,最后再二次把数据录入电脑进行数据分析来判定结果OK还是NG,如下是传统尺寸测量模式的常用测量流程图:

一种颠覆传统模式的产品几何尺寸测量解决方案 --太友QCData品质数据管理专家

此种模式的主要缺点:

   ■ 由于图纸标注检测项目繁多,需对检测人员进行培训,人力时间投入成本高;

   ■ 检测效率低,需一边对着图纸进行测量操作,一边记录数据,繁琐效率低,且易出错;

   ■ 纸张记录需要大量的纸张,不但成本高,占用空间,且数据不利于分析管理;

   ■ 纸质记录模式无法进行质量分析;

那么如何能够提高尺寸测量的准确性及效率呢?

【整体解决方案】

本方案主要从图纸化尺寸测量的角度给大家讲解,重点解决机加工尺寸测量的难点问题,也就是企业最迫切需解决的难题:

   ■ 如何摆脱一边看图纸一边测量的模式,实现图纸电子化自动引导式测量;

   ■ 如何摆脱一边测量,一边人工记录的模式,实现自动数据采集;

   ■ 如何摆脱数据二次录入电脑人工分析的方式,实现数据自动采集自动分析;

方案适用环境:

   ■ 行业属性:同样适用于机加工、五金件、汽车零部件、计量、第三方检测机构等行业;

   ■ 通用仪器:卡尺、千分尺、高度尺、深度尺、百分表等常见仪器仪表;

   ■ 软件应用:QCData品质数据管理软件;

※解决方案重点一:电子化图纸实现引导式测量

   √ 解决的难点:一边看图纸一边测量的低效模式;

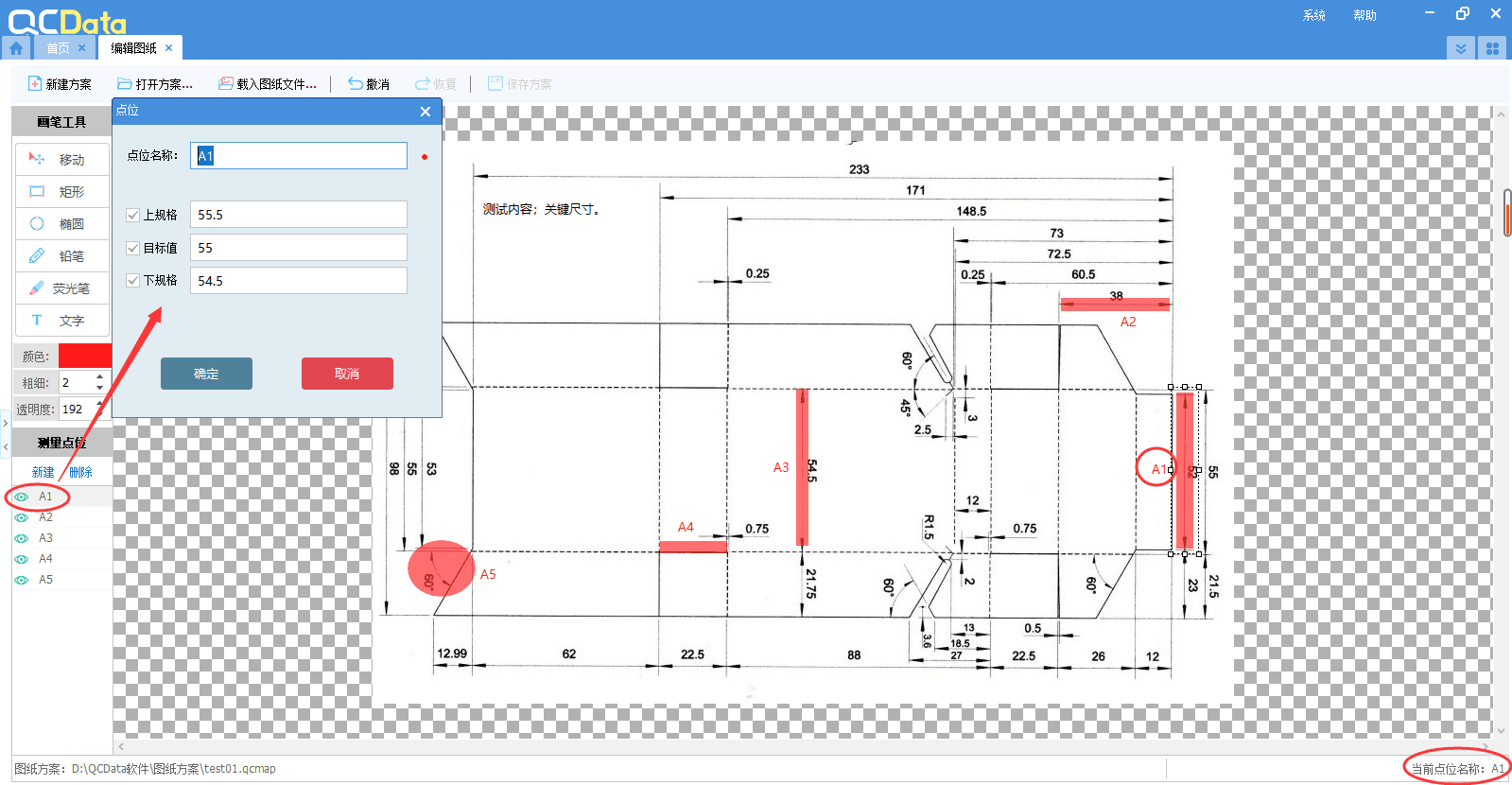

   √ 方案: 先把测量图纸上传至QCData软件中,并对图纸进行编辑标注,把需要测量位置事先用颜色标注清楚,录入上下规格值以及目标值等,如下图所示;

一种颠覆传统模式的产品几何尺寸测量解决方案 --太友QCData品质数据管理专家

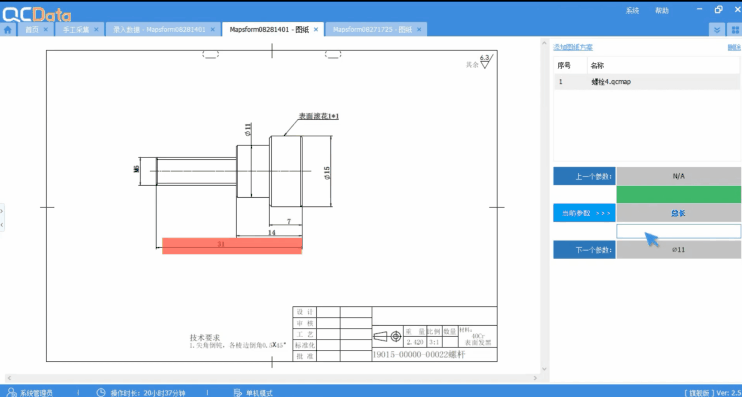

测量人员测量时,先调出相应的图纸,然后就按之前标注的颜色引导提示逐一测量即可,比如说先测量哪些参数点(位置),测完这个点又到哪个点,这些你都不需要去看图纸了,系统都会直接提示,并且测完一个位置点系统会自动跳转到另一个位置点,整个测量过程你只需要跟着系统傻瓜式操作即可,如下图所示的“上一个参数”、“当前参数”、“下一个参数”就是代表你测量的位置走向,这些都由系统自动完成:

一种颠覆传统模式的产品几何尺寸测量解决方案 --太友QCData品质数据管理专家

   √ 优势:借助电子化图纸引导式测量,傻瓜式操作,简单高效,实现电子化管理;

※解决方案重点二:自动数据采集:

   √ 解决的难点:一边测量读数一边手工记录的低效模式;

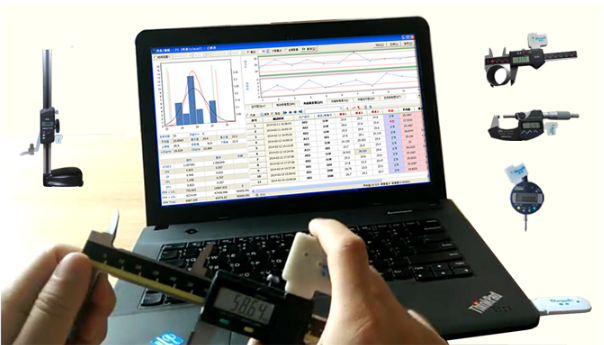

   √ 方案:只要测量设备具有COM口通讯,都可以直接配套软件来实现数据的自动采集。如下图所示,借助无线传输卡尺,数据自动采集,自动判定结果:

一种颠覆传统模式的产品几何尺寸测量解决方案 --太友QCData品质数据管理专家

   √ 优势:配套测量仪器实现数据的自动采集,大大提高测量效率,全程无纸化操作

※解决方案重点三:自动数据分析:

   √ 解决的难点:测量结果二次录入电脑进行人工数据分析的低效模式;

   √ 方案: 软件可实现数据的自动化处理和分析,如CPK指标分析等,同时支持一键自动生成各种质量报表(含Excel报表)

一种颠覆传统模式的产品几何尺寸测量解决方案 --太友QCData品质数据管理专家

   √ 优势:通过软件的分析手段,对产品数据进行分析,帮助产品质量的提升
